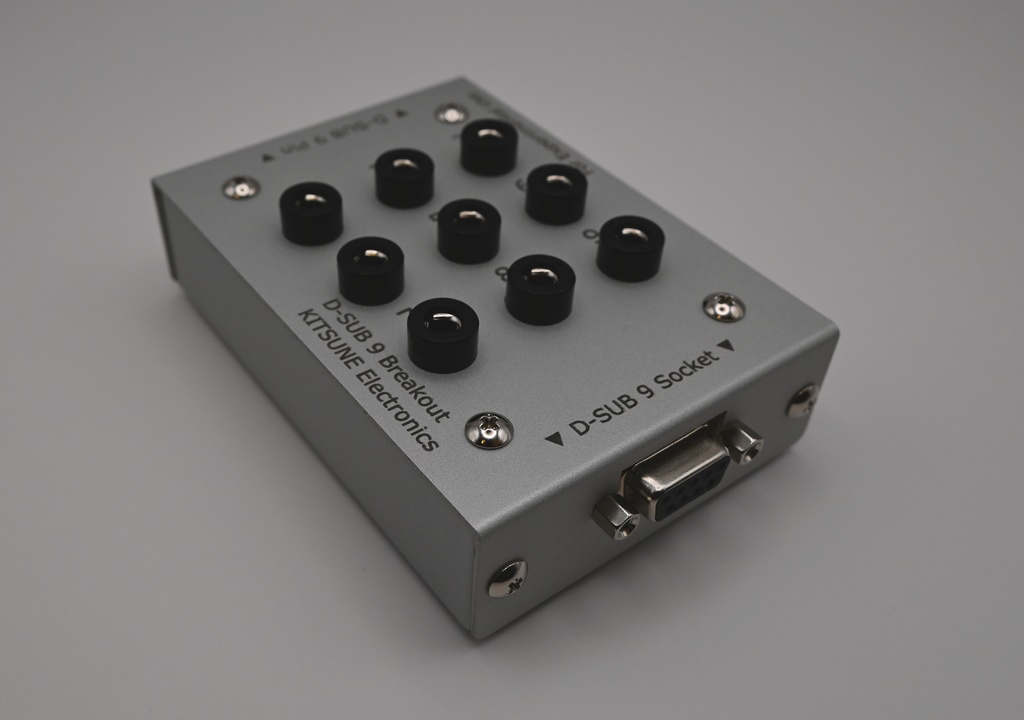

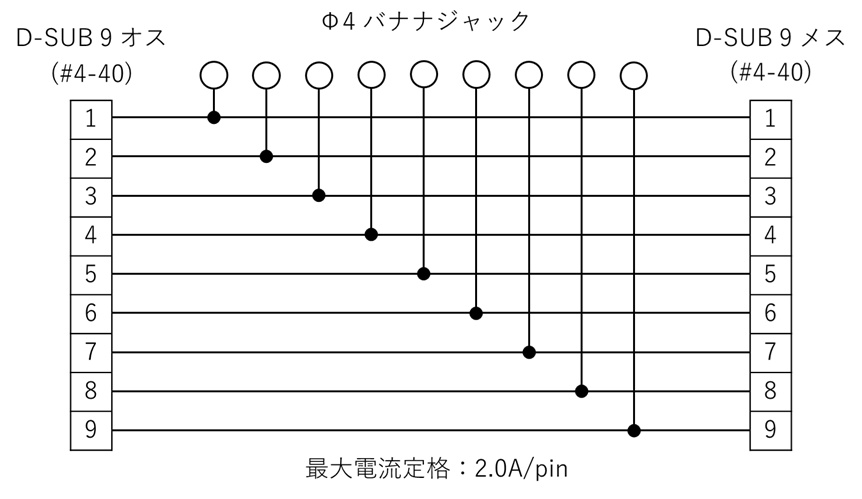

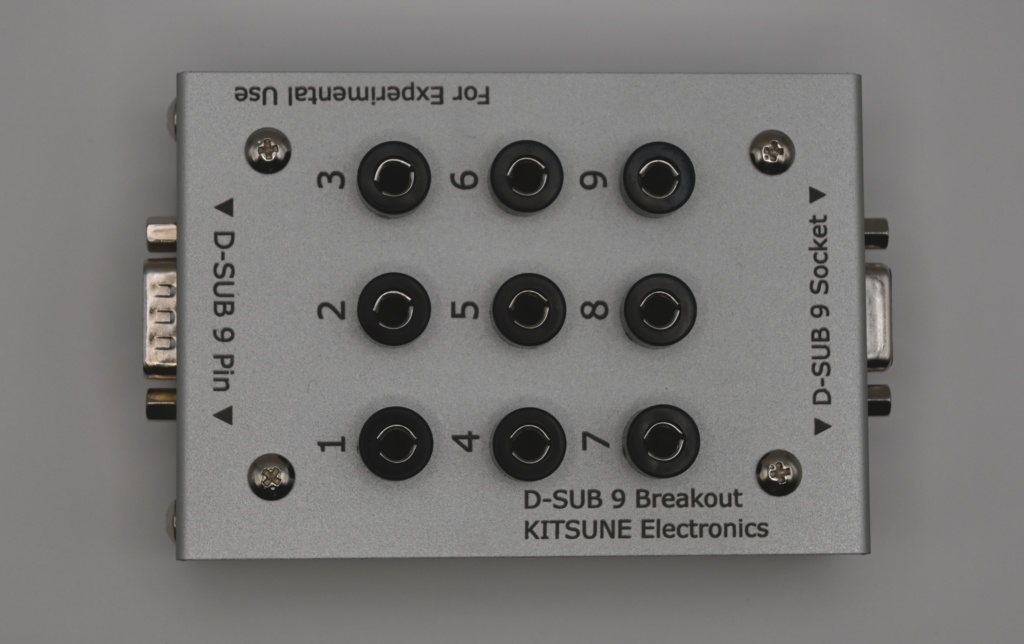

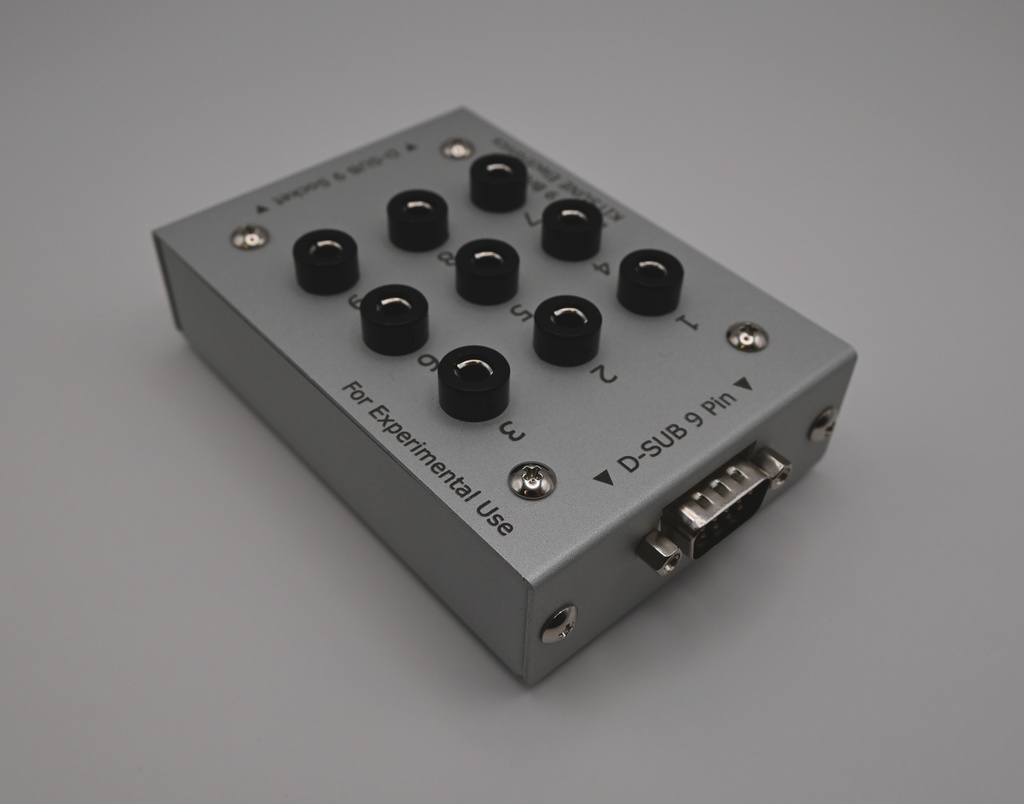

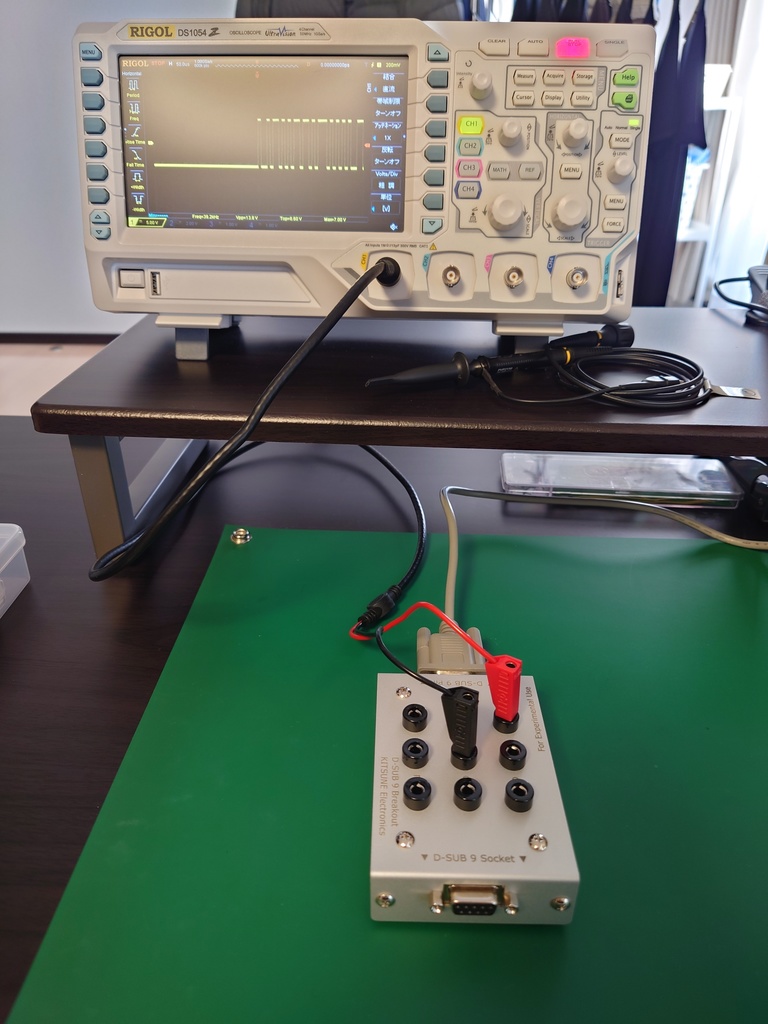

■概要 D-SUB 9ピンの信号を切断せずに取り出せる、測定・デバッグ用ブレイクアウトボックスです。 各信号をバナナジャックに引き出しています。 ■特長 ・D-sub 9ピン信号を個別に引き出し可能 ・オスコネクタ、メスコネクタが両方設けられており、 　接続するケーブルの極性を問わず使用可能 ・アルミケース採用による堅牢な構造 ・小型で持ち運びやすいサイズ ・各ピン番号を明記し、視認性を確保 ■想定用途 ・電子回路のデバッグ ・装置間インタフェースの確認 ・現場でのトラブルシュート ・信号ラインの測定、検証 ■仕様 ・対応コネクタ：D-sub 9ピン　オスx1、メスx1 　　　　　　　　オスコネクタとメスコネクタはストレート結線 ・ロックポスト：#4-40 　　　　　　　　(M2.6用ロックポストも添付しますので、必要に応じて 　　　　　　　　 交換して使用してください) ・バナナジャック：Φ4 ・定格電流：2[A] (1ピンあたりの電流) ・外形寸法：W70×D100×H35 ■注意事項 ・高電圧、大電流用途には使用しないでください ・本製品は研究開発や実験用を想定しています ・本製品の使用に伴う機器の損傷等については責任を負いかねます ・少量生産のため、外観に個体差がある場合があります ■使用例 ・信号経路にブレイクアウトボックスを挟み、 　信号をテスターやオシロスコープで確認 ・治具を製作せずに電源供給やデバッグ用信号入力など ■ドキュメント https://github.com/kitsune-electronics/D-SUB_9_Breakout
